칸막이 보강블럭의 비구조내진설계

1. 개요

피난경로 상에 설치되는 비내력 벽체는 지진 발생 시 붕괴로 인해 인명 피해를 주거나 대피를 방해해서는 안 됩니다. 특히 보강블럭(Reinforced Block)을 활용한 칸막이 벽체의 경우, 상부 구조물과의 거동 분리와 적절한 지지 상세가 내진 성능의 핵심입니다.

2. 상단 지지 방법 상세

보강블럭 벽체의 상단을 구조체에 고정하면서도 수직 변위를 수용할 수 있는 두 가지 주요 상세는 다음과 같습니다.

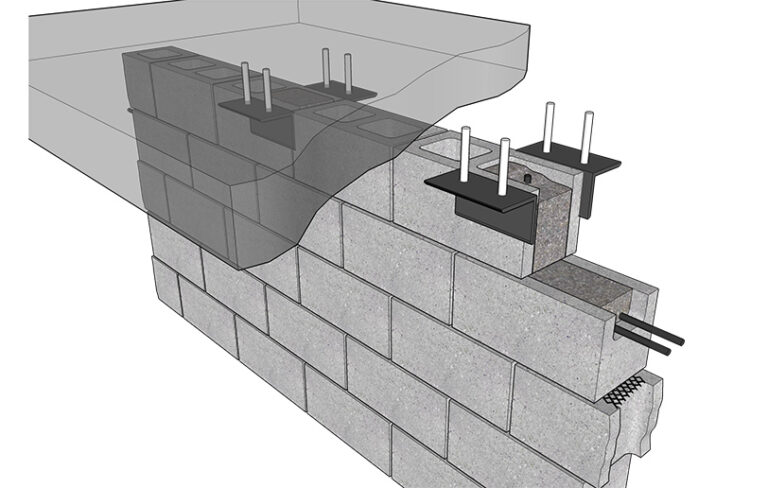

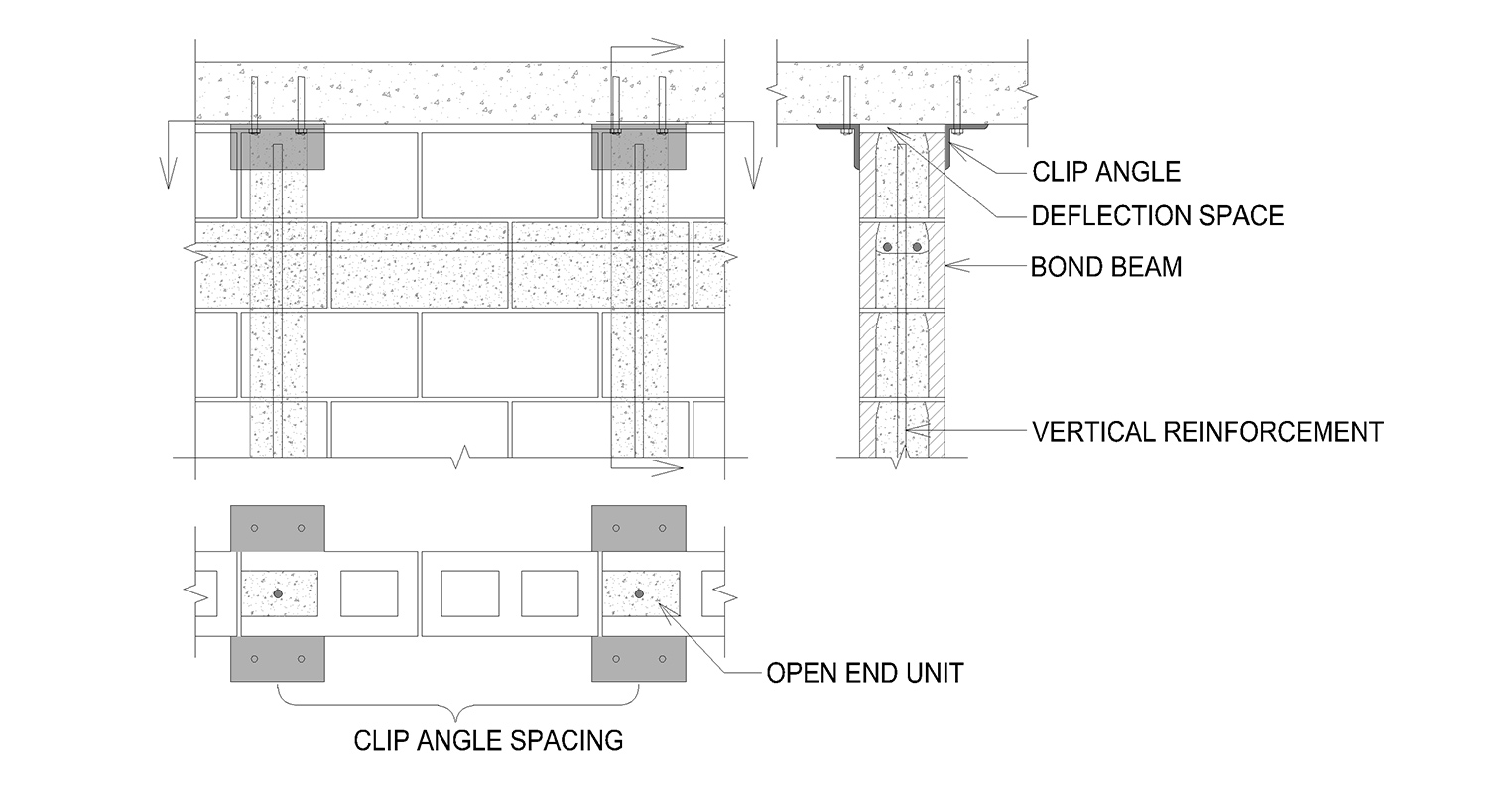

1) 앵글(Angle)을 이용한 상단 지지

• 위치 선정: 클립 앵글의 위치는 벽체 내부의 수직 보강재 위치와 일치시켜야 합니다.
• 본드 빔(Bond Beam): 그라우팅 공간 확보를 위해 끝에서 두 번째 코스에 본드 빔을 설치합니다.
• 고정 방식: 앵글 클립은 상부 슬래브에만 고정하며, 블록 자체에는 고정하지 않아 수직 방향의 자유로운 거동(처짐 공간)을 확보합니다.
• 마무리: 벽 상단의 처짐 공간은 화재 방지 및 방음 처리가 필요할 수 있습니다.

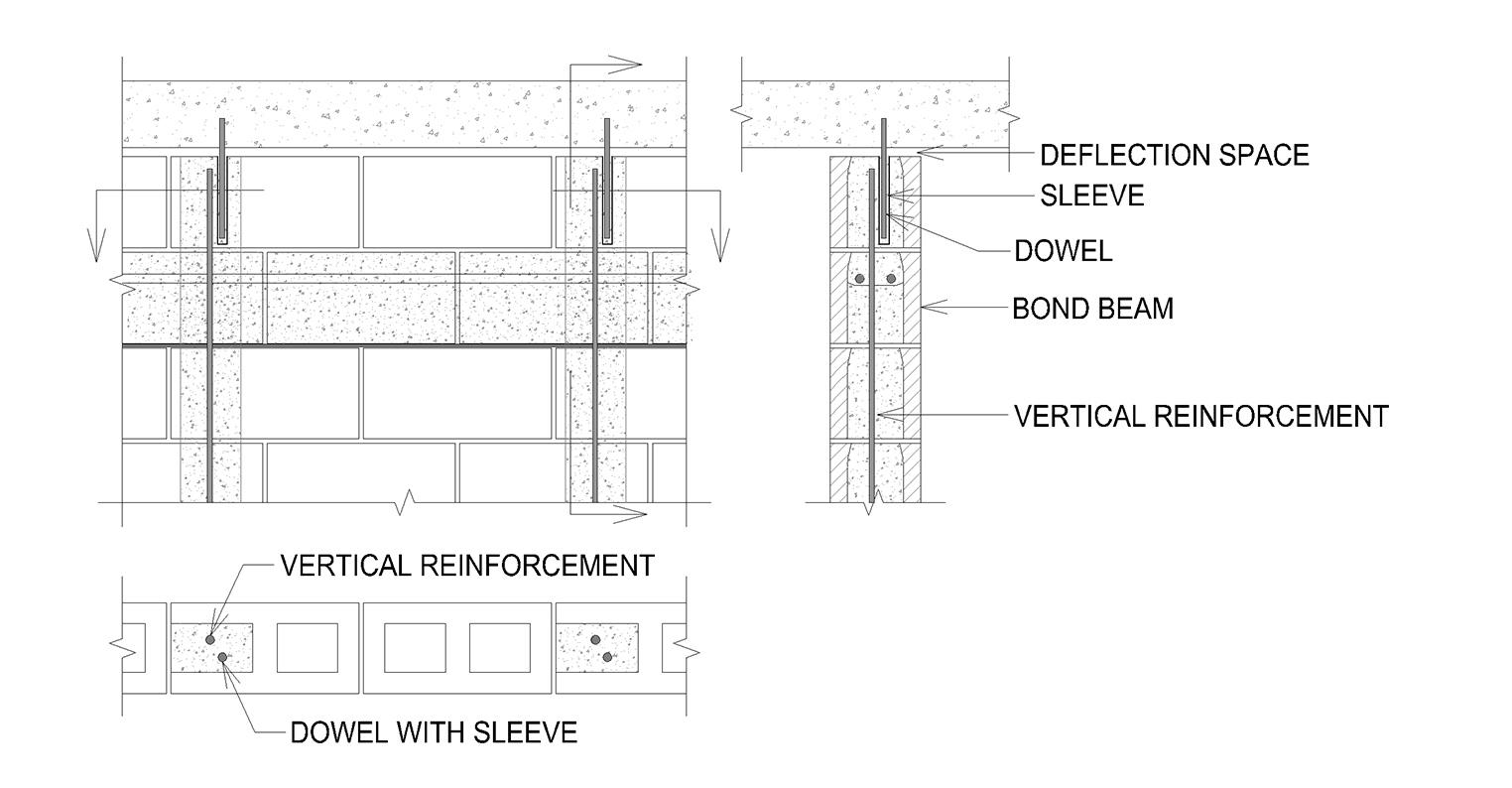

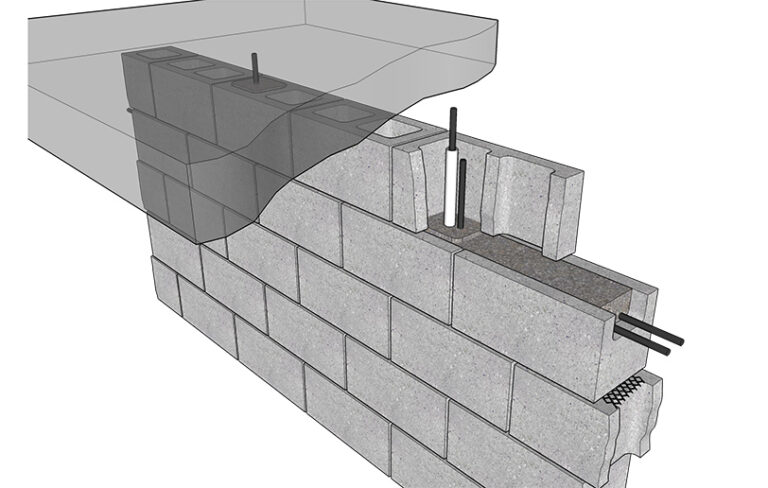

2) 다우얼(Dowel) 철근을 이용한 상단 지지

• 간격 유지: 다우얼 철근의 간격은 수직 보강재와 일치하도록 배치합니다.
• 정착: 다우얼은 인서트 또는 천공된 구멍을 통해 상부 슬래브에 고정합니다.
• 슬리브 적용: 그라우팅된 셀 안에서 다우얼을 슬리브로 둘러싸서 벽체가 수평력에는 저항하되 수직 변위에는 대응할 수 있게 합니다.

3. 구조 거동 분리 (Isolation)

비구조 벽체의 설계에서 가장 중요한 원칙 중 하나는 구조물의 거동과 분리하는 것입니다.

• 이격 거리: 일반적으로 벽체 상단과 슬래브 사이에 최소 10mm 이상의 이격 거리를 확보하여 슬래브의 처짐이 벽체에 직접적인 하중으로 전달되지 않도록 시공합니다.
• 충전재: 확보된 이격 공간은 내화 성능 및 방음 성능을 유지할 수 있는 유연한 재료로 충전합니다.

4. 결론

보강블럭 칸막이 벽체는 자중이 무겁기 때문에 지진 시 전도 방지가 매우 중요합니다. 위에서 언급한 상단 지지 상세를 통해 구조체와 적절히 분리하면서도 평면 외 하중에 대해 충분한 지지 성능을 확보하는 것이 내진 설계의 핵심입니다.
