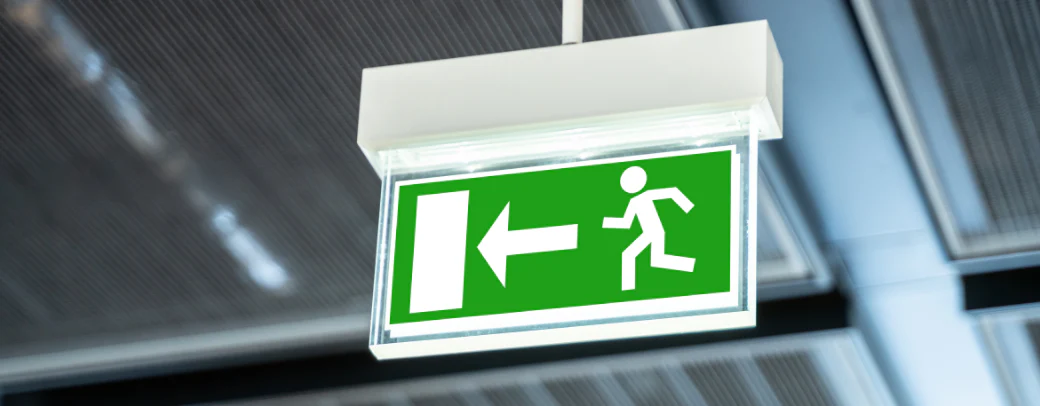

비상 유도등의 내진설계: [KDS 비구조 내진설계 기준]

1. 개요

비상 유도등은 화재나 전력 손실과 같은 비상 상황에서 건물 내 사람들의 안전한 대피를 위한 필수적인 요소입니다. 지진 발생 시 이러한 시스템이 파손되어 작동하지 않는다면 큰 혼란과 위험이 초래될 수 있습니다. 따라서 KDS 비구조 내진설계 기준에 따른 내진성능 확보가 필수적입니다.

2. 왜 비상 유도등의 내진설계가 중요한가?

모든 펜던트 및 부착형 시스템은 지진력의 영향을 받습니다. 지진 시 조명 기구가 천장에서 이탈하거나 탈락하면 대피 경로가 차단되고 인명 피해로 이어질 수 있습니다. 내진설계를 통해 지진 발생 시 조명의 움직임을 제한함으로써 생명을 구하고 재산 피해를 최소화해야 합니다.

3. KDS 비구조 내진설계 주요 기준

KDS 기준에 따르면 비상 유도등을 포함한 비구조 요소는 다음 요건을 충족해야 합니다:

• 독립적인 지지대와 브레이스 제공: 지진력에 대응하여 조명 기구가 안정적으로 유지되도록 독립적인 지지 구조가 필요합니다.
• 전원 공급의 안정성: 비상 상황에서도 안정적인 전원 공급이 이루어지도록 관련 규정을 준수해야 합니다.

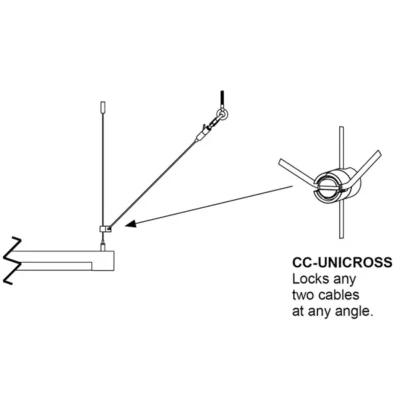

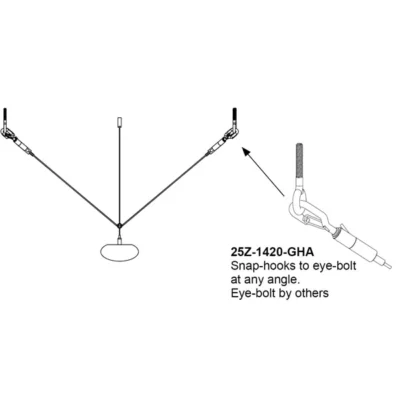

• 내진 브레이싱 시스템 사용: 과도한 움직임을 방지하기 위해 간단하고 강력한 내진 브레이싱 솔루션을 적용합니다.

4. 설치 환경별 주의 사항

1) 조적벽체 설치 시

• 중량 칸막이 벽체: 내진 안전이 확인된 중량 칸막이 벽체에만 설치가 가능합니다.
• 안전 확인: 설치 전 벽체의 내진 성능을 철저히 확인하고 필요시 보강을 수행해야 합니다.

2) 출입문틀 정착 시

• 고정 상태 확인: 출입문틀이 철골 기둥이나 콘크리트 벽체에 단단히 고정된 경우에만 정착할 수 있습니다.

3) 경량 마감재 및 천정 설치 시

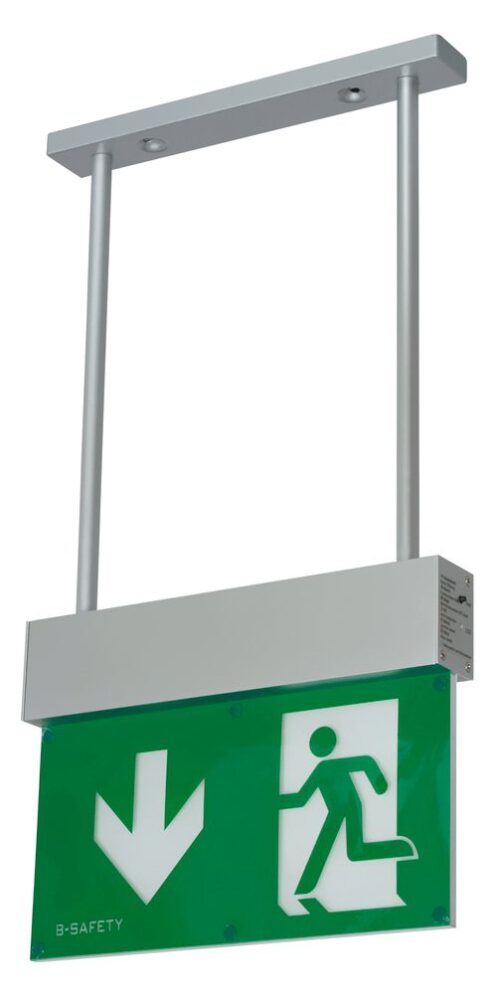

• 추가 지지 프레임: 마감재가 탈락하더라도 기능을 유지할 수 있도록 구조체에 직접 연결되는 추가 지지 프레임이나 펜던트를 사용해야 합니다. 경량 천정틀에 직접 설치하는 것은 지양해야 합니다.

5. 결론

비상 유도등의 내진설계는 단순한 규정 준수를 넘어 인명 안전을 보장하는 핵심 요소입니다. 비용 효율적인 내진 브레이싱 시스템 등을 활용하여 지진 발생 시에도 비상 대피 기능이 상실되지 않도록 철저한 설계와 시공이 필요합니다.
